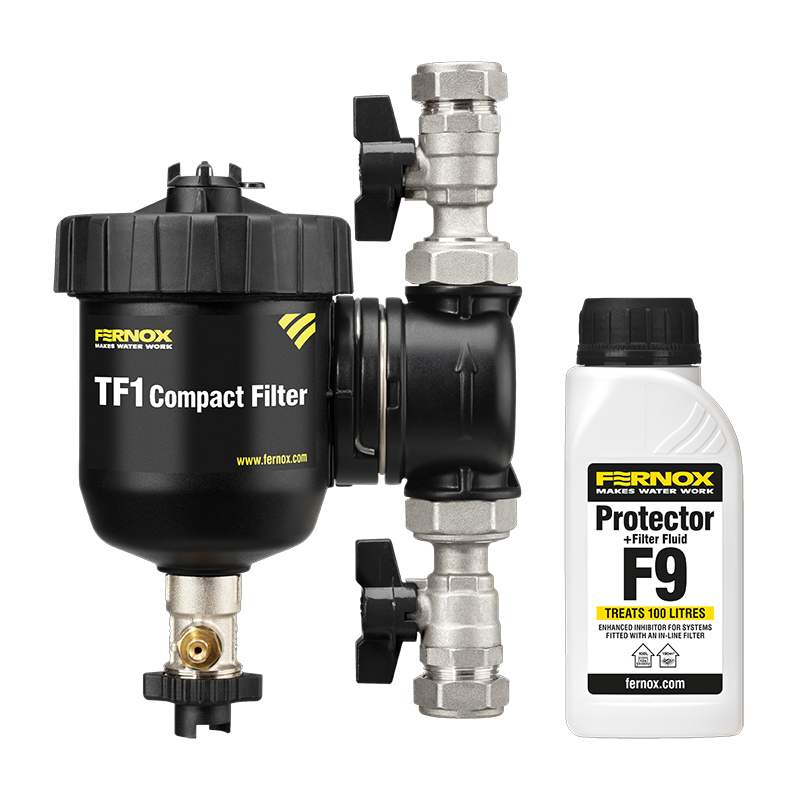

TF1 Compact Filter with Protector+ Filter Fluid F9

Garancia:
5
Évek

A TF1 Compact Filter ideális a kis és szűk helyeken történő alkalmazásra. Belsejében hidrociklonikus hatást keltve erős neodiniummágnessel és szűrővel fogja meg a rendszerben keringő mágneses és nem mágneses szennyezőanyagokat. Precíziós megmunkálású műanyag-kompozitból készült. Leengedő szelepén kesztül gyorsan, szétszerelés nélkül tisztítható.

  • Nagy teljesítményű, precíziós megmunkálású hidrociklonos és mágneses beépített szűrő, amely eltávolítja a mágneses és nem mágneses szennyeződéseket a rendszervízből
  • Ideális szűkebb,nehezen hozzáférhető helyekre
  • A szűrő hatékonyságának megsegítésére 500 ml Fernox Protector+ Filter Fluid F9 mellékelve, a törmelék rendszervízből történő összegyűjtéséhez
  • Az innovatív inhibitor plusz a diszpergálószer folyamatos kazánvédelmet biztosít a vízben keringő törmelék ellen
  • Függőleges és vízszintes csővezetékbe is beszerelhető. Minden szelep és szerelvény mellékelve
  • 3 éves jótállás
Elérhető Verziók
TermékkódRögzítési Típus és MéretTermék Adatlap (PDF)
62136
Illeszkedési típus: With Valves, Metrikus csatlakozási méret: 22mm
62199
Illeszkedési típus: With Valves, Metrikus csatlakozási méret: 3/4"
Termék Áttekintés

A TF1 Compact Filter olyan szerkezeti polimerből készült, amely megfelelő a fűtési és hűtési rendszerek kialakításához. Az üvegszálerősítésű polimer jó hidrolízis- ellenállással rendelkezik, valamint ellenálló a töréssel és a kopással szemben is. A polimer kompatibilis a központi fűtési rendszerekben használt glikollal és egyéb adalékanyagokkal.

A TF1 Compact Filter-t úgy tervezték, hogy a magas begyűjtési hatékonyság mellett minimális legyen a nyomásveszteség. Az egyedi Hydrocyclone, a mágneses egység, illetve az alacsony áramlási sebességű terület úgy került kialakításra, hogy a szűrő megfelelően begyűjthesse a rendszer szennyeződéseit, miközben nincs hatással a fűtési rendszer többi részére.

A TF1 Compact Filter-ben számos kiváló minőségű alkatrész található, amelyek biztosítják a szűrő optimális teljesítményét. Az összes leválasztószelep úgy került kialakításra, hogy a felhasználók könnyedén működtethessék őket kézzel, miközben biztonságos kapcsolatot biztosítanak a rendszerrel és a szervizponttal. A mágnes prémium minőségű neodímium felhasználásával készült, amely a robosztus szűrőegységgel együtt biztosítja a szennyeződések folyamatos begyűjtését.

Alkalmazás

A TF1 Compact Filter közvetlenül csatlakoztatható a csővezetékhez a rendelkezésre álló szerelvények segítségével. A szűrő 24 eltérő irányban szerelhető fel az egyedülálló be-/kimeneti mechanizmusának köszönhetően. A Fernox TF1 Compact Filter (UK védjegyszám: 2448232) egy forradalmi szűrőegység, amely kombinálja a Hydrocyclonic működési elvét egy speciálisan kialakított mágnessel, hogy eltávolíthassa a mágnesezhető és nem mágnesezhető szennyeződéseket a rendszerből, és biztonságosan megtartsa azokat a végleges eltávolításig. A szűrő vízszintes és függőleges csővezetékekre is felszerelhető, a csonkon nyíllal jelzett áramlási iránynak megfelelően. A szűrő feladata, hogy megóvja a kazánt a rendszerben keringő korróziós szennyeződések károsító hatásától, amelyek a víz és rendszerben lévő vegyes fémek kémiai reakciója során alakulnak ki a fűtési és hűtési ciklus során. Ideális esetben a szűrőt a kazánhoz visszatérő ágban kell elhelyezni, akár a függőlegestől 45⁰-kal eltérő pozícióban, ha nincs elegendő hely, vagy az emelési magasság korlátozott.

Teljesítmény

Megfelelő folyadékok:
Víz
Gátlószerrel kezelt glikol- oldatok
Fernox termékek/ Rendszeradalékok
Glikol maximális aránya: 50%

Maximális üzemi nyomás: 50 L/min
Maximum üzemi hőmérséklet: 100⁰C
Befogási arány: Akár a rendszerszennyeződések 100%-a

Működési elv
A szennyezett víz a csonkon keresztül beérkezik a szűrőbe, amely magával hozza a szuszpenzió által feloldott rendszerszennyeződéseket és részecskéket. Ez a szennyeződés, beleértve az olyan szennyeződéseket is, mint a vas- oxid, áthalad a csonkon, egyenesen a szűrő házába.

A TF1 Compact Filter Hydrocyclonic szűrést alkalmaz. A Hydrocyclone egy olyan statikus eszköz, amely centrifugális erőt fejt ki egy folyadékra, hogy kiválassza a benne található részecskéket.

A Hydrocyclonic egységet úgy tervezték, hogy a beáramló folyadék sebességét forgó mozgássá alakítsa. A víz belép a szűrőbe, majd körbe és a lenti kimeneti nyílás felé kezd el forogni, miközben magával viszi a részecskéket. A szűrő úgy került kialakításra, hogy az alsó részénél az áramlás lelassuljon, ahol a nehezebb részecskék lerakódnak.

A TF1 Compact Filter-ben a Hydrocyclone-t úgy optimalizálták, hogy mind a mágnesezhető, mind pedig a nem mágnesezhető anyagok szűrése maximális legyen.

Amint a víz áramlása elérte a szűrő alját ismét felfelé mozog a TF1 Compact Filter középső részén keresztül, magával hordozva még a mágnesezhető részecskéket a mágneses tokozat előtt, tovább javítva így a szűrési képességeket.

A szűrő által összegyűjtött részecskék eltávolíthatók a mágnes eltávolításával, illetve a leeresztőszelep megnyitásával. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása, vagy a szűrő szétszerelése.

Fizikai Specifikációk / Tulajdonságok

Szűrőtest – Üvegszálas szerkezeti polimer
Csonk – Üvegszálas szerkezeti polimer
Leeresztőszelep – Nikkelezett sárgaréz
Leválasztószelep – Nikkelezett sárgaréz
Seeger- gyűrű – Rozsdamentes acél
Tömítések és alátétek – EPDM

A Fernox Protector+ Filter Fluid F9 korrózió- és vízkőgátló, illetve diszpergálószerek keveréke.
Formátum: Folyadék
Szag: Aromás
Szín: Világossárga
pH (konc): 8,3
pH (használat során): 7,8 – 8,5
Fajsúly: 1,135 20°C-on

Csomagolás, Kezelés és Biztonság

Mint minden mágneses termék esetén, körültekintően járjon el a használat közben, ha beültetett szívritmus- szabályozóval él.

A Protector+ Filter Fluid F9 500 ml-es kiszerelésben érhető el.

A Fernox Protector F1 emberi egészségre nem veszélyes, de mint minden vegyszer esetében, ez is gyermekektől elzárva tartandó. Ha a termék szembe vagy bőrre kerül, azonnal öblítse le bő vízzel.

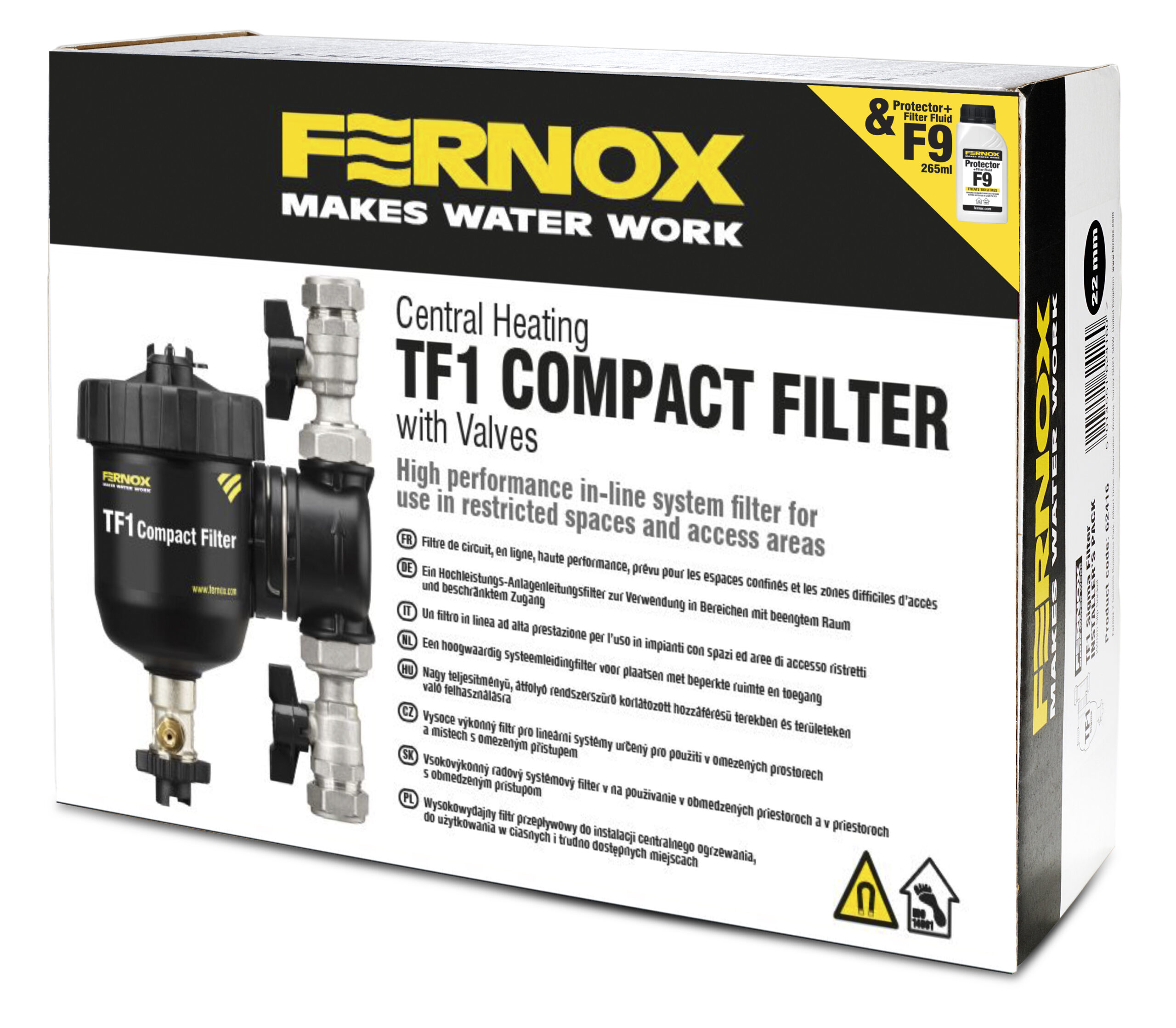

Térfogat
TermékkódRögzítési Típus és MéretEgység VonalkódEgység Doboz Méretek
(Mélység x Szélesség x Magasság)
Külső Kartondoboz Vonalkód (ITF)Külső Kartondoboz Méretek
(Mélység x Szélesség x Magasság)
62136
Illeszkedési típus: With Valves, Metrikus csatlakozási méret: 22mm
5014551621367
232 x 263 x 112 mm
05014551643004
240 x 474 x 474 mm
62199
Illeszkedési típus: With Valves, Metrikus csatlakozási méret: 3/4"
5014551621992
232 x 263 x 112 mm
05014551001022
240 x 474 x 474 mm
