TF1 Sigma Mini

Garancia:
10
Évek

A TF1 Sigma Mini egy kompakt, nagy teljesítményű rendszerszűrő, amely erős neodímium mágnest használ, hogy megvédje rendszerét a korrózió káros hatásaitól. A TF1 Sigma Mini a legkisebb helyigénnyel rendelkezik a piacon kapható szűrők közül, ami azt jelenti, hogy könnyen telepíthető közvetlenül a kazán alá vagy szűk helyekre vízszintes vagy függőleges csővezetékekre.

  • Az egyik legkompaktabb szűrő a piacon, kifejezetten szűk helyekre tervezték, mindössze 105 mm-es helyigénnyel
  • Úgy tervezték, hogy minimális nyomásveszteséget biztosítson a magas gyűjtési hatékonyság fenntartása mellett, miközben biztosítja, hogy a szűrő ne tömődjön el
  • Problémamentes, gyors és egyszerű szervizelés a szűrő leeresztési pontján keresztül, az alkatrészek szétszerelése nélkül
  • Könnyen és gyorsan telepíthető

Elérhető Verziók
TermékkódRögzítési Típus és MéretTermék Adatlap (PDF)
62709
Illeszkedési típus: BSP, Metrikus csatlakozási méret: 3/4"
Termék Áttekintés

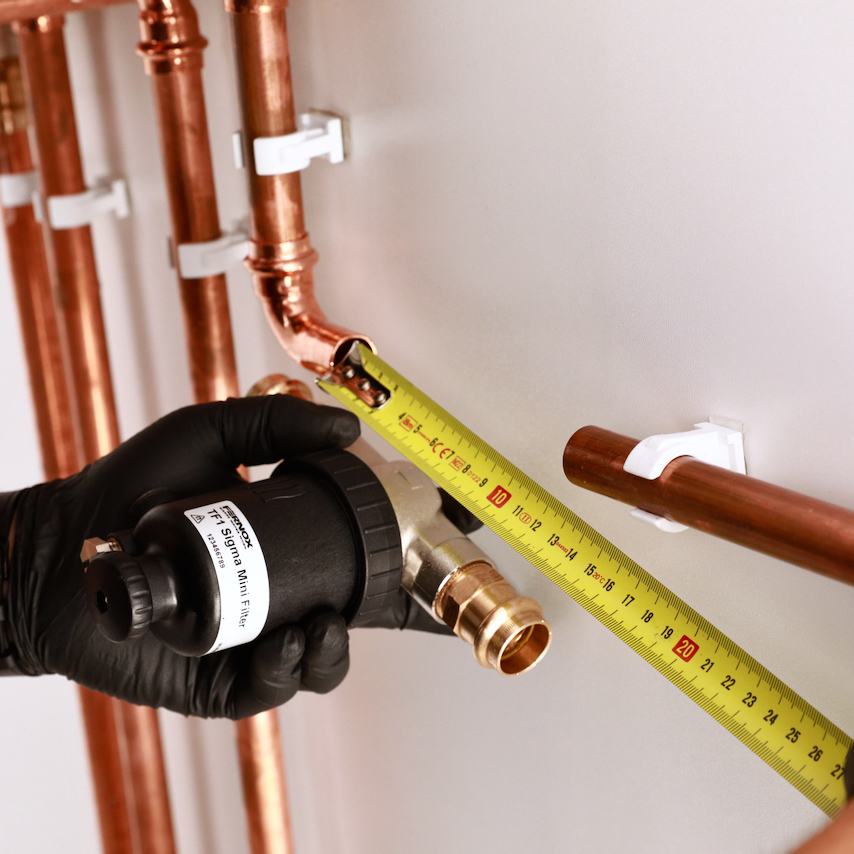

Kompakt kialakítás – A TF1 Sigma Mini ultrakompakt kialakításának köszönhetően nem köt kompromisszumot a teljesítmény terén. A csökkentett szűrő- és csőalapterület azt jelenti, hogy a szűrő közvetlenül a kazán alá szerelhető, mindössze 105 mm-es helyigénnyel.

Kiemelkedő minőségű alkatrészek – A TF1 Sigma Mini szűrőben egy sor kiváló minőségű alkatrész található, amelyek biztosítják, hogy a szűrő optimális teljesítményt nyújtson. Minden csőcsonkot úgy terveztek, hogy lehetővé tegye az egyszerű telepítést, miközben biztonságos kapcsolatot biztosít a rendszerrel. A mágnes prémium minőségű neodímium felhasználásával készült, amely a robosztus szűrőegységgel együtt biztosítja a szennyeződések folyamatos begyűjtését. A sárgaréz leeresztési pont lehetővé teszi az ellenőrzött és problémamentes szervizelést anélkül, hogy a szűrőt szét kellene szerelni.

Magas teljesítmény – A TF1 Sigma Mini szűrőt úgy tervezték, hogy a magas begyűjtési hatékonyság mellett minimális nyomásveszteséget biztosítson. A mágnest és a belső áramlási útvonalakat úgy tervezték, hogy maximalizálják a rendszer szennyeződéseinek befogását, miközben biztosítják, hogy a szűrő ne tömődjön el.

Alkalmazás

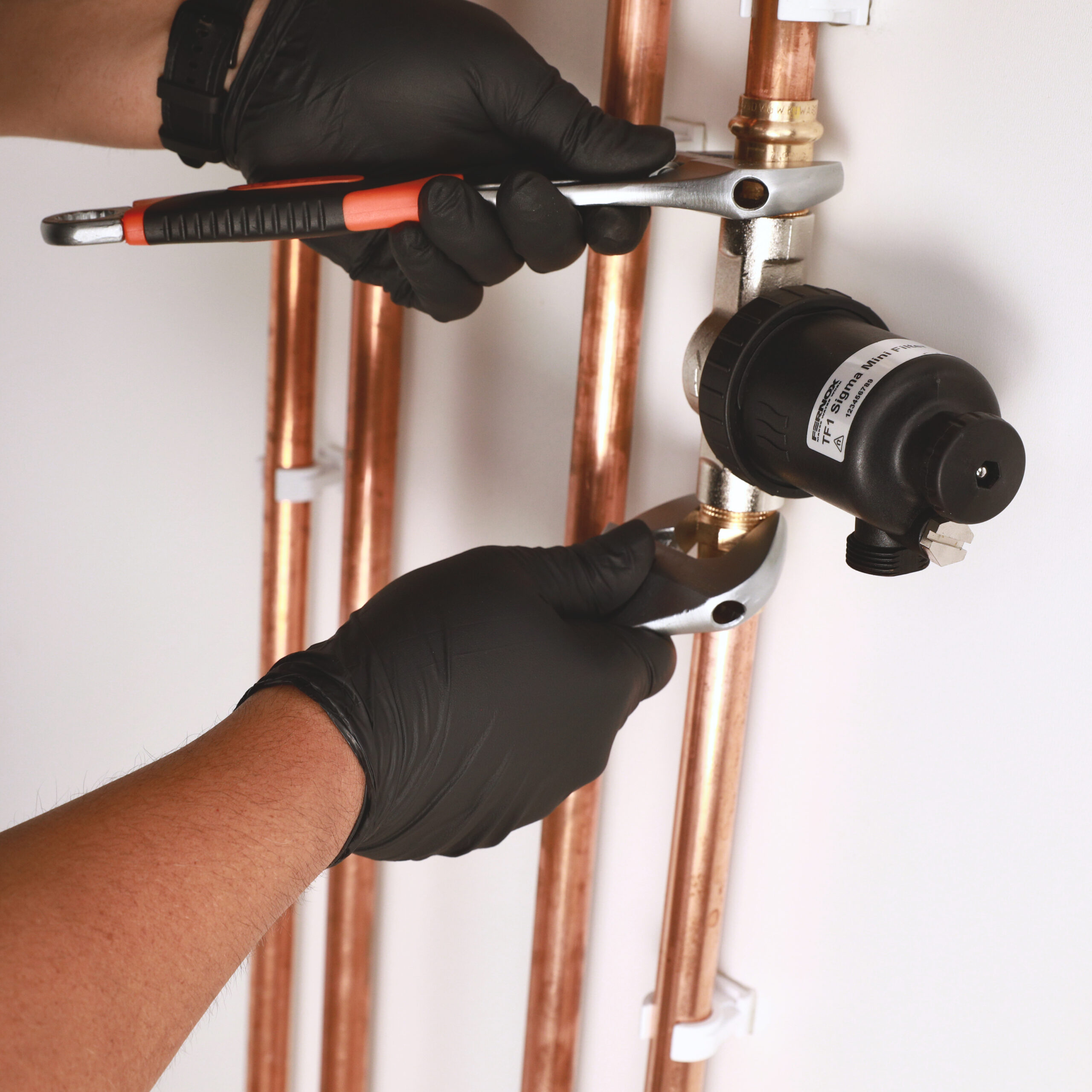

A TF1 Sigma Mini egy mágneses rendszerszűrő, amelyet kifejezetten szűk helyeken való használatra terveztek. A szűrő könnyen felszerelhető vízszintesen és függőlegesen, vagy bármilyen pozícióban a 360°-on belül.

A TF1 Sigma Minit nem telepíthető kültérre, ideális esetben a kazán visszatérő ágába kell elhelyezni.

Teljesítmény

Megfelelő folyadékok:
• Víz
• Gátlószerrel kezelt glikol- oldatok
• Fernox termékek/ Rendszeradalékok

Glikol maximális aránya: 50%
Maximális üzemi nyomás: 5bar (72psi)
Maximális áramlási sebesség: 30 l/m
Normál üzemi hőmérséklet-tartomány: 0⁰C – 100⁰C közötti üzemi hőmérsékletre alkalmas szűrő
Megkötési arány: A rendszer szennyeződéseinek akár 100%-a

Működési elv
1- A szennyezett rendszervíze a csonkon keresztül belép a TF1 Sigma Mini-be, majd a fő szűrőtestbe kerül, törmeléket és részecskéket szállítva, amelyeket a víz szuszpenzióban tart.
2- Ahogy a szennyezett víz belép a szűrőtestbe, áthalad a nagy teljesítményű neodímium mágneses egységen, az iszapot és a magnetitet összegyűjti és visszatartja a szűrőben.
3- A szűrőn áthaladó tervezett áramlási útvonalak, valamint az egyedi csonk kialakítás kombinációja biztosítja a törmelék hatékony eltávolítását anélkül, hogy hátrányosan befolyásolná a rendszer áramlását. Ez elősegíti az ilyen méretű szűrők magas megkötési arányát, miközben alacsony nyomásveszteséget tart fenn.

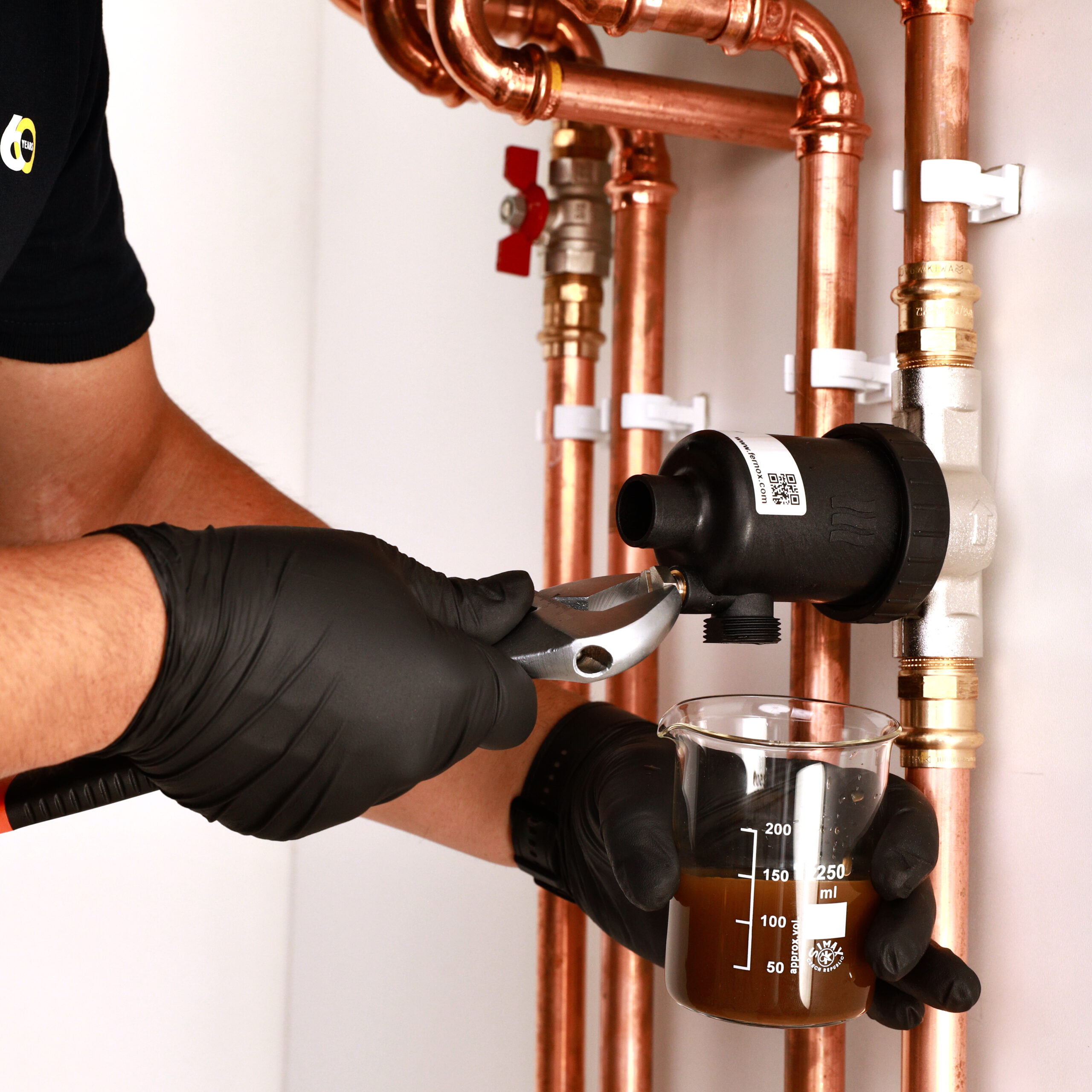

4- A szűrőben összegyűjtött összes szennyeződés könnyen üríthető a leeresztési ponton keresztül. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása, vagy a szűrő szétszerelése.

Fizikai Specifikációk / Tulajdonságok

• Szűrőtest – üveggel megerősített nylon
• Csonk – nikkelezett sárgaréz
• Circlip – rozsdamentes acél
• Leeresztő szelep sapka – nikkelezett sárgaréz
• Mágnes – nagy teljesítményű neodímium
• Tömítések és alátétek – EPDM

Csomagolás, Kezelés és Biztonság

Mint minden mágneses termék esetén, körültekintően járjon el a használat közben, ha beültetett szívritmus- szabályozóval él.

Egyedi csomagolásban, utasítások mellékelve. Nincsenek tárolással kapcsolatos speciális követelmények.

Térfogat
TermékkódRögzítési Típus és MéretEgység VonalkódEgység Doboz Méretek
(Mélység x Szélesség x Magasság)
Külső Kartondoboz Vonalkód (ITF)Külső Kartondoboz Méretek
(Mélység x Szélesség x Magasság)
62709
Illeszkedési típus: BSP, Metrikus csatlakozási méret: 3/4"
5014551627093
128 x 173 x 75 mm
05014551003569
274 x 378 x 180 mm
Termék 360 Nézet
