Megfelelő folyadékok:
Víz
Gátlószerrel kezelt glikol- oldatok
Fernox termékek/ Rendszeradalékok
Glikol maximális aránya – 50%
Belső térfogat – 0,84 US gallon
Maximális üzemi nyomás – 16 bar/232 psi
Maximális áramlási arány – 53 US gallon/min
Automatikus légtelenítő, automata elzáró szeleppel – 12 bar (174 psi)
Maximális üzemi hőmérséklet – 248⁰F
Befogási arány – Akár a rendszerszennyeződések 100%-a
Nyomásveszteség adatai

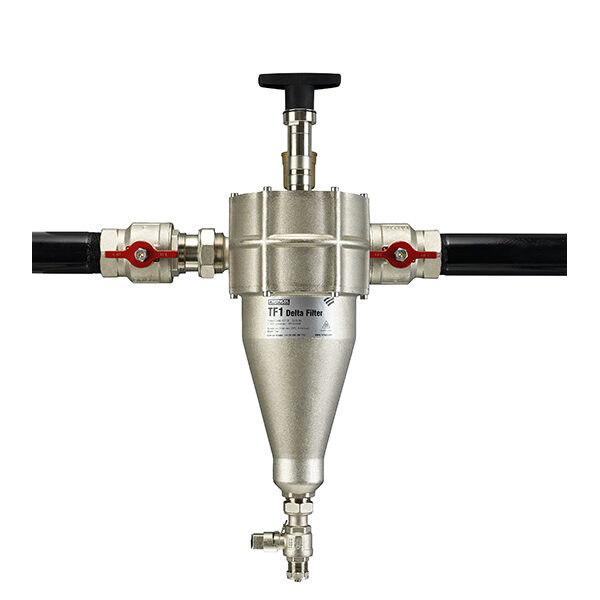

A TF1 Delta Filter hidrosztatikai tesztelése a
nyomástartó berendezésekre vonatkozó 97/23/EK irányelv
szerint történt 24 bar (348 psi) nyomáson a PN16 besorolás érdekében
Működési elv – A szennyezett víz a csonkon keresztül beérkezik a szűrőbe, amely magával hozza a szuszpenzió által feloldott rendszerszennyeződéseket és részecskéket. Ez a szennyeződés, beleértve az olyan szennyeződéseket is, mint a vas- oxid, áthalad a csonkon, egyenesen a szűrő házába.
A TF1 Delta Filter Hydrocyclonic szűrést alkalmaz. A Hydrocyclone egy olyan statikus eszköz, amely centrifugális erőt fejt ki egy folyadékra, hogy kiválassza a benne található részecskéket.
A Hydrocyclonic egységet úgy tervezték, hogy a beáramló folyadék sebességét forgó mozgássá alakítsa. A víz belép a szűrőbe, majd körbe és a lenti kimeneti nyílás felé kezd el forogni, miközben magával viszi a részecskéket. A szűrő úgy került kialakításra, hogy az alsó részénél az áramlás lelassuljon, ahol a nehezebb részecskék lerakódnak és biztonsággal eltávolíthatók.
A TF1 Delta Filter-ben a Hydrocyclone-t úgy optimalizálták, hogy mind a mágnesezhető, mind pedig a nem mágnesezhető anyagok szűrése maximális legyen.
Amint a víz áramlása elérte a szűrő alját ismét felfelé mozog a TF1 Delta Filter középső részén keresztül, magával hordozva még a mágnesezhető részecskéket a mágneses tokozat előtt, tovább javítva így a szűrési képességeket.
A szűrő által összegyűjtött részecskék eltávolíthatók a mágnes eltávolításával, illetve a leeresztőszelep megnyitásával. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása vagy a szűrő szétszerelése.
