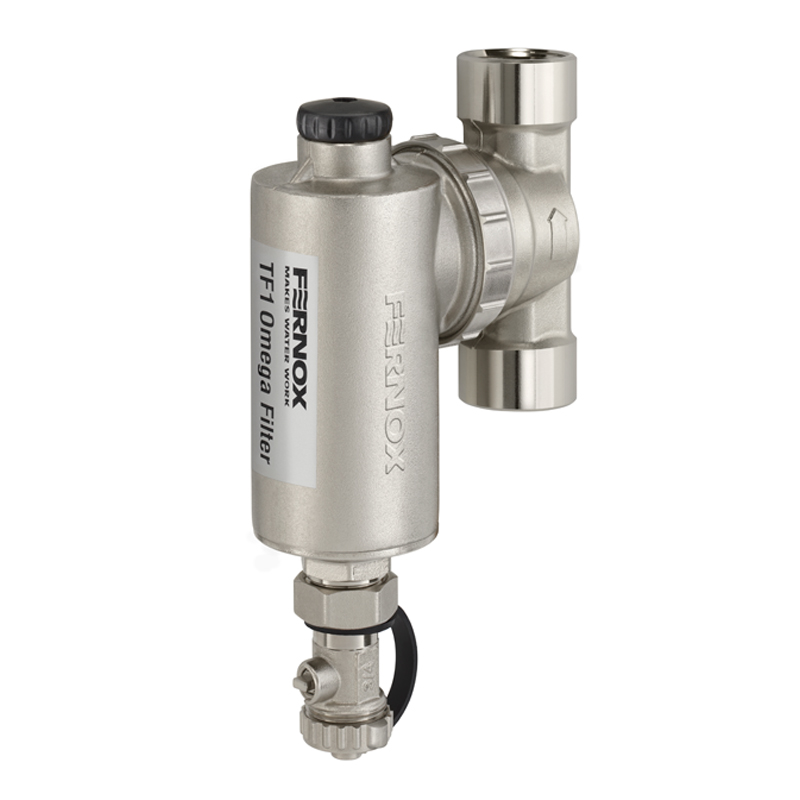

TF1 Omega Filter

Garancia:
25
Évek
Termékkód:
62322

A TF1 Comapact Filter ideális a kis és szűk helyeken történő alkalmazásra. Belsejében hidrociklonokus hatást keltve erős neodímiummágnessel és szűrővel fogja meg a rendszerben keringő mágneses és nem mágneses szennyezőanyagokat. Precíziós megmunkálású műanyag-kompozitból készült. Leengedő szelepén kesztül gyorsan, szétszerelés nélkül tisztítható.

  • Nagy teljesítmény, kompakt kialakítás. Ideális a nehezen hozzáférhető helyekre
  • Könnyen szerelhető. Vízszintes és függőleges csővezetékekbe is beszerelhető, mindkét áramlási irányba. A szűrő 45°-os szögben is üzemeltethető
  • Egyedi működés, eltávolítja a mágneses és nem mágneses szennyeződéseket a rendszervízből. Gyorsan és könnyen tisztítható a berendezés szétszerelése nélkül
  • Tartós, strapabíró sárgaréz szerelvény, nikkelborítással
  • Egyedi elosztócső dupla radiális tömítéssel, amely így több irányból felszerelhető
  • Erős neodímium mágneses összeállítás menetes mágnessapkával
Termékgarancia Regisztrációja
Használati útmutató
Termék Adatlap (PDF)
TF1 Omega Filter
Térfogat
TermékkódEgység VonalkódEgy Darab Méretei (magasság x szélesség x mélység)A Külső Karton Vonalkódja (ITF)A külső karton méretei (magasság x szélesség x mélység)
62322
5014551623224
70 x 190 x 130 mm
05014551001480
152 x 273 x 195 mm
Letöltések
Fernox Termekkatalogus 2024
Videók
Bemutatkozik a Fernox TF1 Omega Filter – precíz tervezésű fűtésrendszeri iszapleválasztó

Kiemelt termékeink

Cleaner F3 500ml

A Cleaner F3 egy hatékony pH-semleges, nem habzó tisztító folyadék, amely eltávolítja az iszapot, vízkövet és törmelékeket a fűtési rendszerből.

Tovább »

Protector F1 500ml

A Protector F1 piacvezető inhibitor, mely megakadályozza a korróziót és a vízkőképződést a fűtési rendszerekben. Ez a hatékony keverék kiváló

Tovább »

TF1 Antifreeze Valve

A Fernox TF1 fagyálló szelepet kifejezetten a vízbázisú levegős hőszivattyús fűtési rendszerek védelmére tervezték. Hideg időben, amikor a hőmérséklet csökken,

Tovább »

TF1 Sigma Mini

A TF1 Sigma Mini egy kompakt, nagy teljesítményű rendszerszűrő, amely erős neodímium mágnest használ, hogy megvédje rendszerét a korrózió káros

Tovább »

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

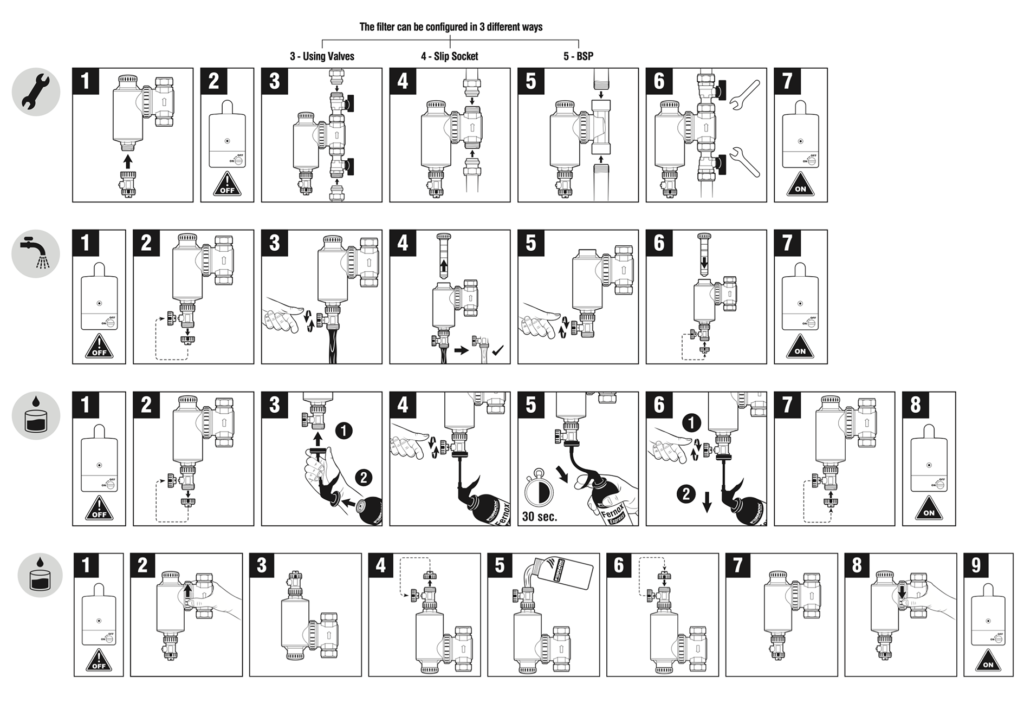

Használati útmutató

A Fernox TF1 Omega szűrőt ideális esetben a kazánhoz vezető visszatérő csőre szerelje fel.

A készüléket függőlegesen kell felszerelni, azonban 45¬¨‚àû szögben is elhelyezhető. Hagyjon elegendő helyet a mágnes eltávolításához a készülék tisztításakor.

Telepítés:

1. A mellékelt leeresztő szelepet be kell szerelni.
2. Kapcsolja ki a kazánt, és ürítse ki a rendszert.
3. Csatlakoztassa a Fernox TF1 Omega szűrőt a csőhálózathoz. A készüléket úgy kell felszerelni, hogy a fűtőkörben az áramlás iránya megegyezzen a bemeneti/kimeneti nyíl irányával.
4. Húzza meg az összes csatlakozást. Húzza meg a gyűrűs gallért egy csavarkulccsal, hogy rögzítse a helyzetét.
5. Kapcsolja vissza a kazánt.

Tisztítás módja:

1. Kapcsolja ki a kazánt.
2. Vegye le a leeresztő szelep fedelét.
3. Nyissa ki a leeresztő szelepet.
4. Vegye ki a mágnest. Öblítse ki a szűrőt, amíg a víz tiszta nem lesz.
5. Csukja be a leeresztő szelepet.
6. Helyezze vissza a leeresztő szelep fedelét. Helyezze vissza a mágnest.
7. Indítsa újra a kazánt.

Adagolás (265 ml):

*Győződjön meg arról, hogy az adagolás befejeződött, mielőtt a rendszert feltölti, vagy miután azt leürítette.

1. Kapcsolja ki a kazánt.
2. Lazítsa meg kissé a gyűrűs szorítógyűrűt az elosztócsatlakozáson.
3. Fordítsa fejjel lefelé a szűrőtestet, hogy a leeresztő szelep felülre kerüljön.
4. Vegye le a leeresztő szelep fedelét, és nyissa ki a leeresztő szelepet.
5. Öntse a vegyszert a szűrőtestbe.
6. Csukja be a leeresztő szelepet, és helyezze vissza a leeresztő szelep fedelét.
7. Forgassa vissza a szűrőtestet eredeti helyzetébe úgy, hogy a leeresztő szelep lefelé nézzen.
8. Húzza meg újra a gyűrűs gallért, majd folytassa a rendszer feltöltését a szokásos módon.

Adagolás (rövid leírás):

*Győződjön meg arról, hogy az adagolás befejeződött, mielőtt a rendszert feltölti, vagy miután azt leürítette.

1. Kapcsolja ki a kazánt.
2. Vegye le a leeresztő szelep fedelét.
3. Csatlakoztassa az Express adaptert, és csavarja rá a leeresztő szelepre.
4. Nyissa ki a leeresztő szelepet.
5. Nyomja meg az Express gombot 30 másodpercig.
6. Csukja be a leeresztő szelepet, és csavarja le az adaptert a szűrőről.
7. Helyezze vissza a leeresztő szelep fedelét.
8. Kapcsolja vissza a kazánt.

Irányváltás:

1. Lazítsa meg a gyűrűs bilincset, és forgassa a bemeneti/kimeneti nyílást a kívánt helyzetbe
2. Húzza meg a gyűrűs gallért egy csavarkulccsal, hogy rögzítse a pozíciót

Megjegyzések:

Ha bármilyen alkatrészt csatlakoztat a fűtési rendszerhez, a szerelőnek gondoskodnia kell arról, hogy a rendszer továbbra is megfeleljen a BS7671:2008 irányelveknek és az elektromos berendezésekre vonatkozó követelményeknek.
A fagyás okozta károsodások elkerülése érdekében ne szerelje a készüléket kültéren vagy 0¬¨‚àûC vagy annál alacsonyabb hőmérsékleten. A korróziógátló használatára vonatkozó irányelvek.
A TF1 Omega szűrő megvédi a kazánt a keringő korróziós törmelék káros hatásaitól, amely a rendszerben gyűlt össze a víz és a fűtési és hűtési rendszerben használt különböző fémek közötti kémiai reakció eredményeként. A további korrózió megelőzése érdekében a Fernox egy minőségi inhibitor használatát javasolja a TF1 Omega szűrővel együtt.
Demineralizált vagy lágyított víz jelenléte esetén minőségi inhibitort kell használni.
