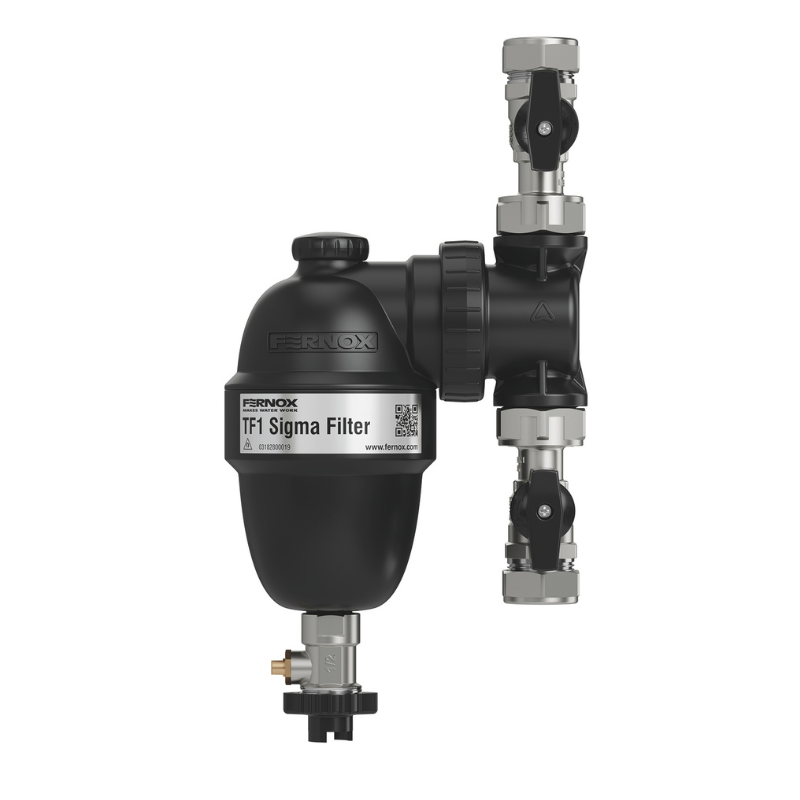

A TF1 Sigma szűrő egy nagy teljesítményű, precíziósan megtervezett in-line rendszerszűrő, amely a nagyobb megbízhatóság és szilárdság érdekében zárt, fedél nélküli kialakítással rendelkezik. Ideális korlátozott hely rendelkezésre állása esetén történő használatra, mivel többféle irányban is elhelyezhető, akár 45⁰ eltéréssel. Ez a könnyen telepíthető kompozit műanyagból készült szűrő függőleges és vízszintes csővezetékekbe is beilleszthető. Egy Hidronikus Részecske-elválasztó (HPS) működése révén juttatja el a szennyeződéseket az egység erős mágneses rendszeréhez, amely biztonságosan eltávolítja azokat.
Nyomással tesztelt, innovatív, zárt kialakítású egység, a megbízhatóság maximalizálása és a leeresztő szelepen keresztül történő gyors, egyszerű tisztítás elősegítése érdekében.
Egyedülálló működés, amely a mágneses és nem mágneses törmelék széles tartományát gyűjti össze.
Tartós és masszív konstrukció, kiváló minőségű, üveggel megerősített műszaki polimerből, sárgaréz bevonatú műanyag csonkkal.

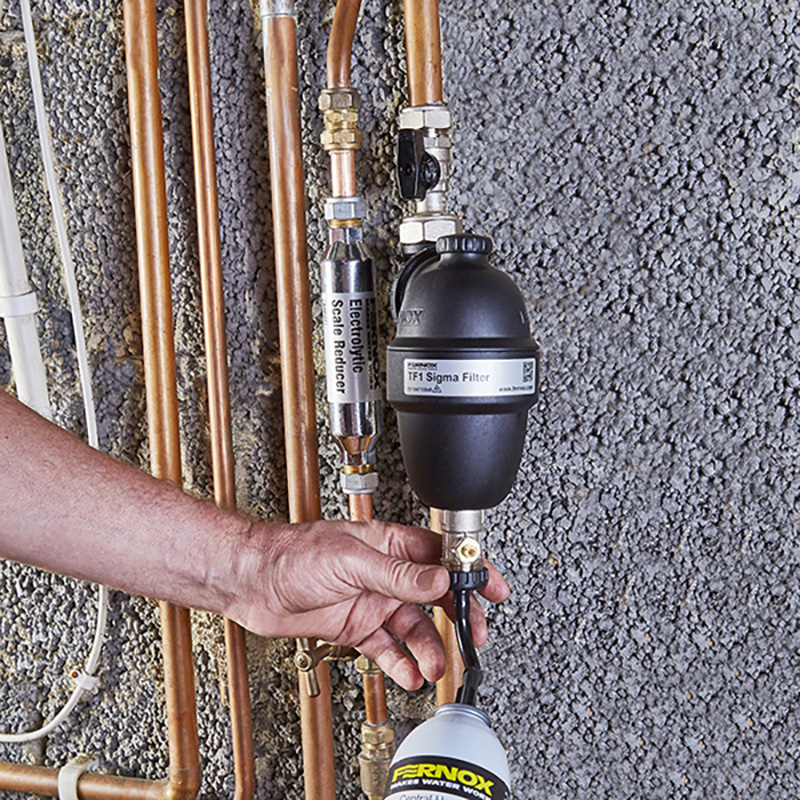

Kényelmes, átlátható és gyors adagolás a leeresztő szelepen keresztül – kevesebb időt kell a helyszínen tölteni a rendszer karbantartásakor
Könnyen telepíthető – vízszintes és függőleges elrendezésű csővezetékekbe is beszerelhető

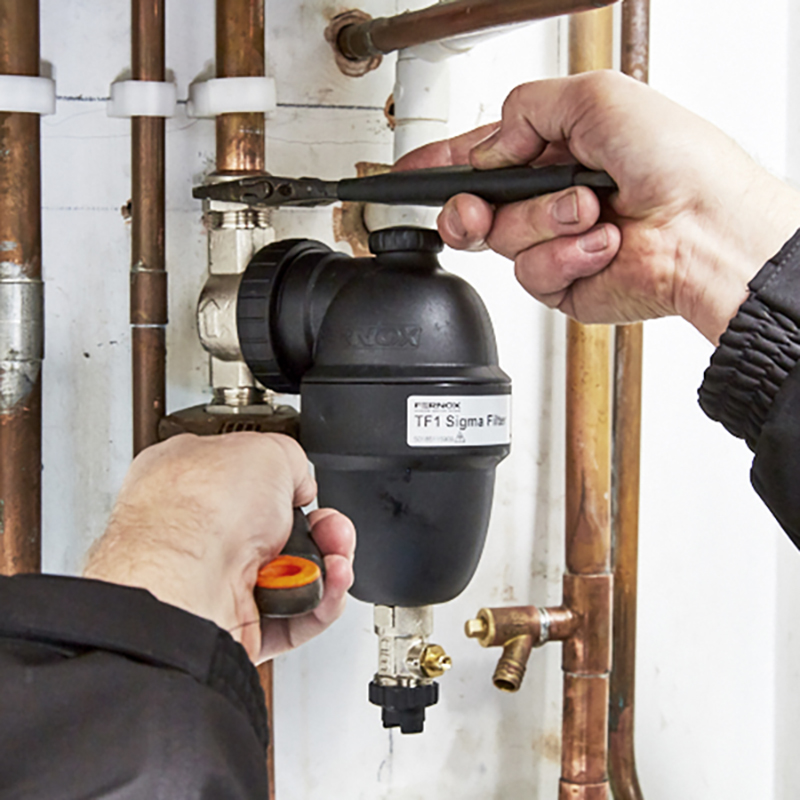

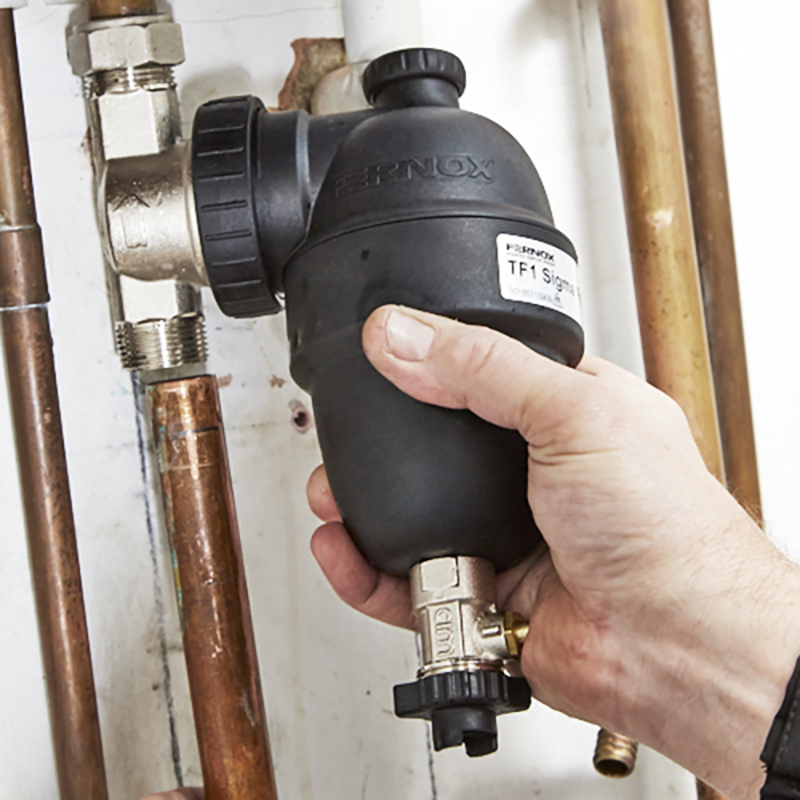

A TF1 Sigma szűrő vízszintes és függőleges csővezetékekre is felszerelhető, a csonkon nyíllal jelzett áramlási iránynak megfelelően. Ideális esetben a TF1 Sigma szűrőt a kazánhoz visszatérő ágban kell elhelyezni, akár a függőlegestől 45⁰-kal eltérő helyzetben, ha nincs elegendő hely, vagy az emelési magasság korlátozott. A TF1 Sigma szűrő feladata, hogy megóvja a kazánt a rendszerben keringő korróziós törmelék károsító hatásától, amelyek a víz és rendszerben lévő vegyes fémek kémiai reakciója során alakulnak ki a fűtési és hűtési ciklus során. A rendszer a Fernox Protector termékcsaládból származó minőségi inhibitor termékkel történő kezelése hosszú távon megakadályozza az iszap és a vízkő kialakulását, az előírásoknak és a legjobb gyakorlatnak megfelelően.
Termékadatok
Garancia:
10
Évek
A TF1 Sigma szűrő nagy szilárdságú műszaki polimerből készült, amely fűtési és hűtési rendszerek kialakításához egyaránt megfelelő. Az üvegszál-erősítésű polimer jó hidrolízis-ellenállással rendelkezik, valamint ellenálló a töréssel és a kopással szemben is. A polimer kompatibilis a központi fűtési rendszerekben használt glikolokkal és adalékanyagokkal. A TF1 Sigma szűrőt úgy tervezték, hogy a magas begyűjtési hatékonyság mellett minimális nyomásveszteséget biztosítson. A belső HPS, a mágneses egység, illetve az alacsony áramlási sebességű terület úgy került kialakításra, hogy a lehetővé tegye a szűrő számára a rendszer szennyeződései nagy részének begyűjtését, mindeközben nem fejtve ki hatást a fűtési rendszer többi részére. A TF1 Sigma szűrőben egy sor kiváló minőségű alkatrész található, amelyek biztosítják, hogy a szűrő optimális teljesítményt nyújtson. A felcsúsztatható fém csatlakozó csonk biztonságos csatlakozást biztosít a fűtési rendszerhez. A mágnes prémium minőségű neodímium felhasználásával készült, amely nagy hatékonyságú befogási rátát és masszív szűrőközeget tesz lehetővé, ami folyamatos és állandó begyűjtési szintet tesz lehetővé.
Mint minden mágneses termék esetén, járjon el körültekintően a használat közben, ha beültetett szívritmus- szabályozóval él. Egyedi csomagolásban, mellékelt utasításokkal. Nincsenek tárolással kapcsolatos speciális követelmények.
Teljesítmény
Nyomás Diagram
Megfelelő folyadékok: Víz Inhibitorral kezelt glikol-oldatok Fernox vegyi termékek / rendszeradalékok A glikol maximális százalékos aránya – 50% Maximális üzemi nyomás – 5 bar Maximális áramlási ráta – 25 L/min Maximális üzemi hőmérséklet – 100⁰C Befogási arány – Akár a rendszerbeli szennyeződések 100%-a Működési elv – A szennyezett víz a csonkon keresztül beérkezik a szűrőbe, magával hozva a rendszertörmeléket és szuszpenzió által feloldott részecskéket. Ez a törmelék, beleértve az olyan vasas szennyeződéseket is, mint a magnetit, áthalad a csonkon, egyenesen a szűrő testébe. A víz a szűrő alja felé áramlik a Hidronikus Részecske-elválasztó (HPS) által a szűrőn belül létrehozott áramlási karakterisztikának köszönhetően. A HPS segít felkavarni a víz által a szuszpenzióban tartott szennyeződéseket, valamint ezeket a részecskéket a szűrő alján lévő alacsony áramlású terület felé irányítja. A szűrőben fennálló dinamikus vízáramlás lehetővé teszi azt is, hogy a vasas szennyeződéseket a nagy erejű mágnes befogja. Ahhoz, hogy a szűrőt elhagyhassa, a víznek el kell haladnia a mágneses hüvely előtt és a HPS körül, majd ki a csonkon keresztül. Így a rendszerben található rendszertörmelék nehezen jut ki az egységből, és vagy az alacsony áramlású területen reked, vagy befogja az erős mágnes, ami azt jelenti, hogy a szűrőt tiszta víz hagyja el. A szűrő által összegyűjtött részecskék eltávolíthatók a mágnes eltávolításával a hüvelyből, illetve a leeresztő szelep megnyitásával. Ez a folyamat megtalálható a tisztítási útmutatóban és nem szükséges hozzá a rendszer leállítása vagy a szűrő szétszerelése.
